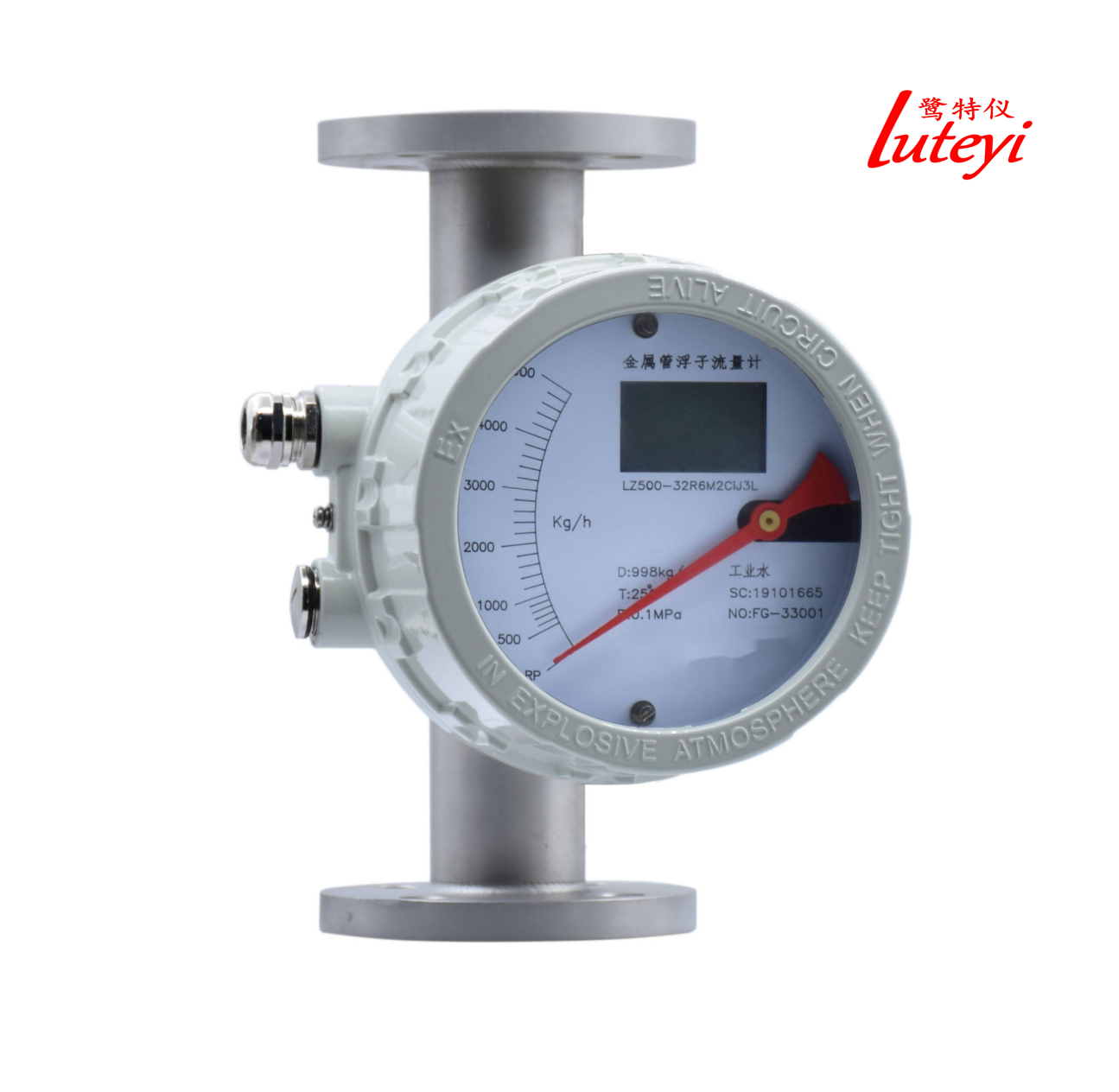

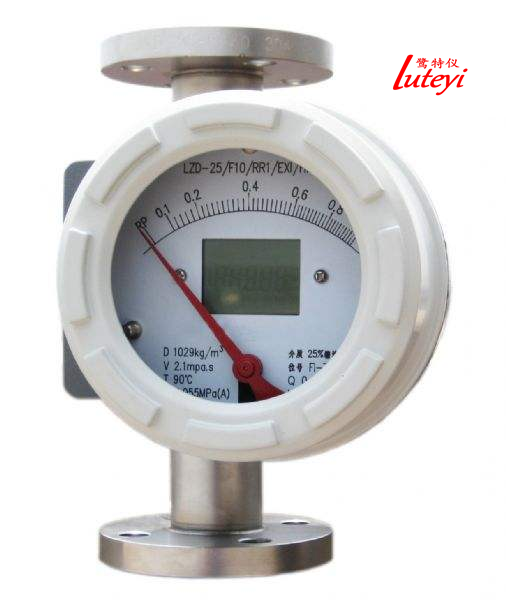

智能金屬管浮子流量計

智能金屬管浮子流量計工作原理：

被測介質自下而上經錐形測量管時浮子的上下端產生差壓形成上升的力，當浮子所受上升力大于浸在流體中浮子重量，浮子便上升，環隙面積就隨之增大，環隙處流體流速立即下降，浮子上下端差壓降低，作用于浮子的上升力亦隨著減少，直到上升力等于浸在流體中浮子重量時，浮子便穩定在某一高度。浮子位置的高低即對應著被測介質流量的大小。浮子內置磁鋼，在浮子隨介質上下移動時，磁場隨浮子的移動而變化。
a、對于就地型，由就地指示器中的旋轉磁鋼與浮子內磁鋼耦合，而發生轉動，同時帶動指針，通過刻度盤指示出此時的流量大小。
b、對于智能型，由智能型指示器中的一個固態磁傳感器將磁場的變化轉化成電信號，經A/D變換、微處理器，D/A輸出，LCD液晶顯示，來顯示出流量的大小及累積流量

YFFZ系列 智能金屬管浮子流量計主要特點：
1、全金屬結構設計，堅固、簡潔、耐高壓、耐高溫、防腐、使用壽命長；
2、短行程，總高250mm，安裝方便 ；
3、機械指針現場指示瞬時流量，LCD液晶顯示瞬時流量、累積流量 ；
4、智能型指示器，采用國外信號采集處理芯片，模塊化設計，無磁滯后；
5、具有數據恢復、數據備份、掉電保護及錯誤自診斷功能 ；
6、HART型指示器，二線制24VDC供電，4-20mA標準電流信號輸出疊加HART協議；
7、通過HART通訊手操器可進行參數組態和現場調整 ；
8、與PC機串口連接，通過Windows程序，實現現場對儀表進行標定 ；
9、可用于易燃、易爆危險場合；
10、垂直、水平、上進下出、底進側出、側進側出等多種安裝形式，法蘭或螺紋連接。

智能金屬管浮子流量計技術參數：
1、測量范圍：水2.5～100000l/h（20℃）；
2、量程比：10:1；
3、精度等級：1.0、1.5、2.5；
4、工作壓力：DN15、DN25、DN50為PN4.0MPa大為10.0MPa、DN80、DN100為PN1.6MPa大為6.4MPa；
5、介質溫度：-40℃～300℃；
6、介質粘度：DN15：η<5mPa·s（F15.1～F15.3）；η<30mPa·s（F15.4～F15.8）；
DN25：η<250mPa·s ；DN50～DN150：η<300mPa·s；
7、環境溫度：液晶型：-40℃～85℃； 指針型：-40℃～120℃；
8、連接形式：法蘭（執行標準DIN2501或按用戶提供法蘭標準制造）；
9、儀表高度：250mm；
10、電纜接口：M20*1.5；
11、供電電源：24VDC二線制4～20mA或85～265VAC 50/60Hz（遠傳型）；
12、報警輸出：上限或下限瞬時流量報警 繼電器輸出（觸點容量大5A-250VAC）或集電極開路輸出（大100mA-30VDC內部阻抗100Ω）；
13、脈沖輸出：累積脈沖輸出，小間隔每10秒一個脈沖（交流型）或每50毫秒一個脈沖；
14、液晶顯示：雙排液晶顯示，顯示瞬時流量及累積流量；
15、本安防爆：Exia II CT4；
16、測量管材質：316不銹鋼（普通型）或內襯聚四氟乙烯（防腐型）。
